| 是否进口：否 | 产地：北京 | 加工定制：是 |
| 型号：FNNJKG | 灯盘尺寸：依要求定制m | 杆高：依要求定制m |
| 品牌：富耐恩 | 订货号：FNNJKG-01 | 货号：FNNJKG |
| 灯盘重量kg：200 | 照明面积：200m2 | 主要适用范围：富耐恩 |
| 是否跨境货源：否 |

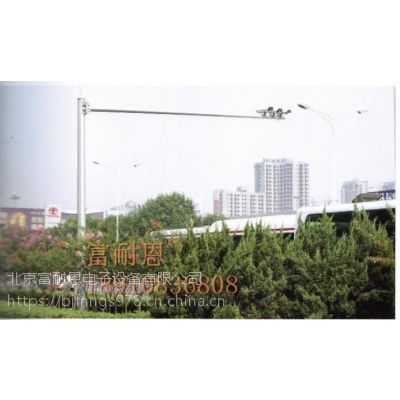

监控杆，英文名称Control rod，是用于室外监控摄像机安装的柱状支架道路监控通常使用高度6米横臂1米来进行制作。没有特殊情况所有监控杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。
厂家直销，价格优惠，大量供货。具体电联。
规格尺寸
1、监控杆是用于室外监控摄像机安装的柱状支架道路监控通常使用高度6米横臂1米来进行制作。没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。其中水泥为425号普通硅酸盐水泥。混凝土的配比和最小水泥用量应符合GBJ204-83的规定;
2、监控杆必须有良好接地加引线导入地下(建议导电不走杆体)，其接地电阻小于4欧;
3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。根据预埋件安装图正确放置监控立杆预埋件，***支臂杆的伸出方向与行车道垂直(或按工程师要求)地脚螺栓作为主筋;
4、监控杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水;
5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。手孔井的内围尺寸要求为500(长)×500(宽)×600(深)MM，用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆。
6、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。
7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。
8、设计依据:设计风载:23m/s2，疲劳寿命:30年，按国家***标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。
常用监控立杆规格表
JX-ZX型立杆型立杆规格表
JX-ZX型立杆规格 上下直径 壁厚
JX-ZX型4米立杆 120mm--72mm 140mm-92mm 4.0mm
150mm-102mm 165mm-117mm
JX-ZX型5米立杆 140mm-80mm 150mm-90mm 4.0mm
165mm-105mm 180mm-120mm
JX-ZX型6米立杆 165mm-93mm 180mm-108mm 4.0mm
200mm-128mm 220mm-148mm
JX-ZX型7米立杆 180mm-96mm 200mm-116mm 5.0mm
220mm-136mm 240mm-156mm
JX-ZX型8米立杆 180mm-84mm 200mm-104mm 5.0mm
220mm-124mm 240mm-144mm
JX-ZX型9米立杆 200mm-92mm 220mm-112mm 5.0mm-6.0mm
240mm-132mm 280mm-172mm
JX-ZX型10米立杆 220mm-100mm 240mm-120mm 5.0mm-6.0mm
280mm-160mm 300mm-180mm
JX-ZX型12米立杆 220mm-76mm 240mm-96mm 6.0mm-8.0mm
280mm-136mm 320mm-176mm
